경기도 부천시 자바라 화장실문 접이문장애인화장실큐비클로 교체공사

화장실시공사례/접이식 장애인화장실칸막이

경기도 부천시 자바라 화장실문 접이문장애인화장실큐비클로 교체공사

고려큐비클 2023. 5. 17. 16:24

ALL 바른 칸막이 고려큐비클 입니다.

1.큐비클칸막이 공사 개요
현장위치 : 경기도 부천
제품사양 : PLUS 100 (20T 노몰딩큐비클)
공사 : 화장실칸막이 철거, 폐기물 , 화장실칸막이 생산, 시공

2.시공 큐비클칸막이 제품 소개
사용패널 - 방수파티클보드
마감재 - HPL 라미네이트
하드웨어 - 힌지, 칸막이받침대, 화장실문잠금장치, 스토퍼, 큐비클옷걸이, 브라켓, 상부몰딩

3.화장실큐비클 디자인 컨셉
큐비클도어 : 체리 우드
큐비클포스트: 체리 우드

우드 패턴으로 내추럴한 공간.

4.큐비클가림막 시공 효과
장애인
화장실문 유효폭 확대를 통한 장애인사용 편의성 강화.
화장실문 동선을 최소하여 효율적 공간 활용.
견고한 큐비클 부속으로 이용자의 프라이버시 보호 기능강화.
친환경 자재 사용으로 아토피, 포름알데히드로 부터 안전성 강화.
파티클 보드 심재로 자원의 순환성 향상.
방수파티클 보드 사용으로 내구성 강화.
고압처리 된 판넬 사용으로 뒤틀림과 충격에 강함.
HPM 사용으로 표면경도 및 내스크래치성 강화.

전화 : 02-2603-2233
홈피 : www.plus.kr

고려큐비클 화장실칸막이

친환경 어린이집 유치원 장애인 화장실칸막이 및 부속,소변기칸막이,샌드위치판넬,SGP칸막이,맞춤가구

plus.kr

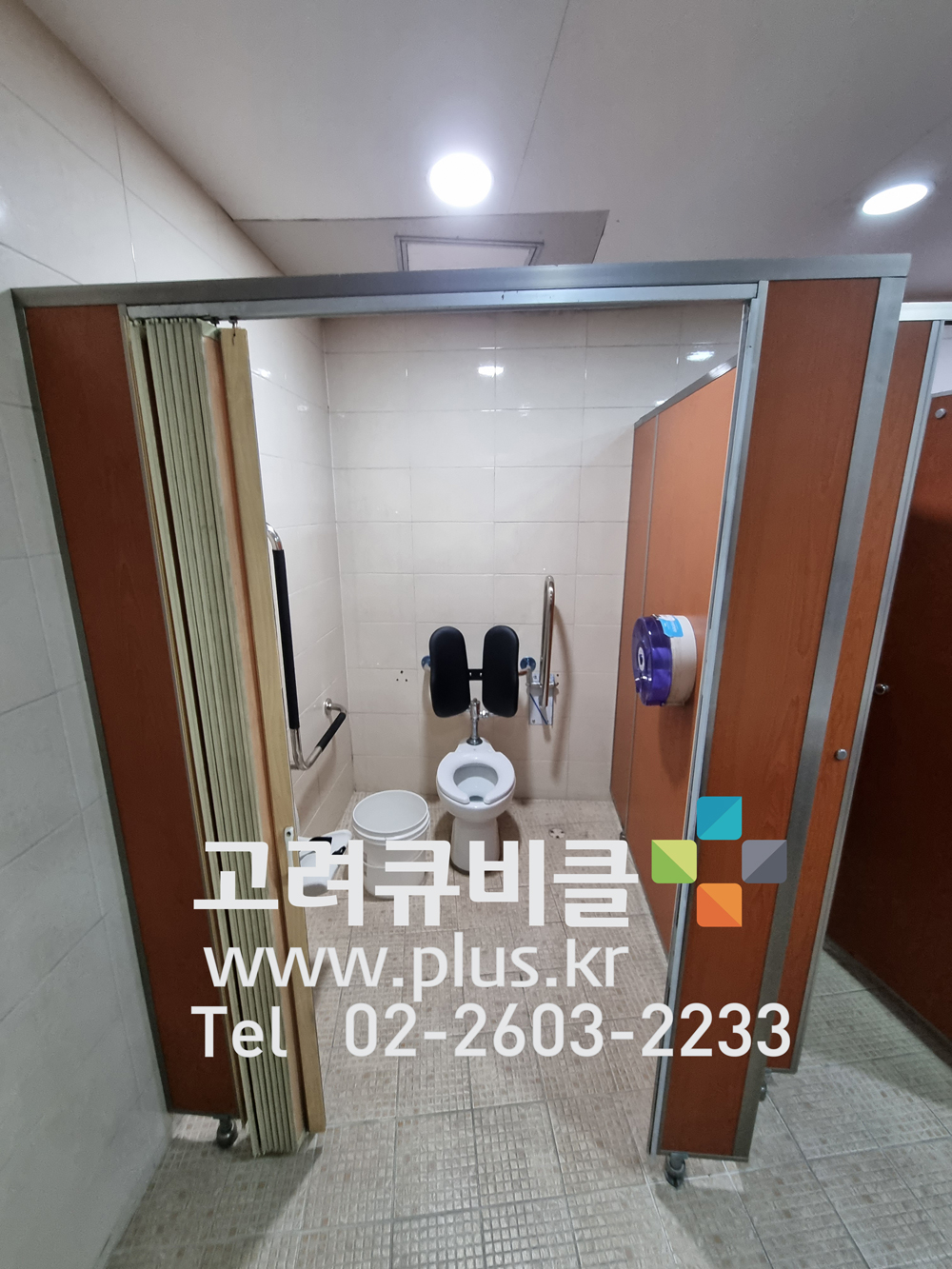

자바라로 만들어진 장애인화장실문 입니다.

자바라는 장애인필증이나 BF인증에 해당되지 않습니다.

인증이 필요한 경우 철거후 인증에 해당하는 장애인 화장실문으로 교체해야 합니다.

이번 현장은 용도변경을 위해서 자바라 문을 철거하고 접이식 장애인화장실큐비클로 교체하는 공사 입니다.

화장실파티션 지칭하는 말로 큐비클(cubicle)이라고 불리기도 합니다.

화장실가림막은 심재와 마감재를 붙인 판넬입니다.
방수 파티클보드, 일반 파티클보드 ,코아 합판 등에 LPM 혹은 HPM을
접지시킨 판넬로 구성 됩니다.

방수파티클보드 + HPM = 노몰딩큐비클
일반파티클보드 + LPM = 몰딩형큐비클 입니다.

이 두가지 패턴이 큐비클 시장의 90% 이상을 점유하고 있습니다.
그 외에 소재들로는 유리, 하이그로시, 스테인레스, 컴팩트 판넬, 강판, 15TPV 발포판넬 등 다양합니다.

뭔가 복잡하고 어려우신가요?
02-2603-2233
전화 주시면 모든 걱정을 해결해 드립니다.

고려큐비클를 만나시면 아래와 같은 경험을 하실수 있습니다.
견고한 정밀시공, 깔끔한 현장마감, 풍부한 설치경험, 한결같은 친절함.
고려큐비클은 안심하셔도 됩니다.

큐비클 캐드설계도

화장실칸막이 설계를 위해서 필요한 모든 것이 고려큐비클에 있습니다.
설계도면은 홈페이지에서 다운로드 가능합니다.
언제든 필요한 자료 전화 주시면 보내드립니다.

▷ 장애인화장실칸막이 BF인증 설계도
▷ 큐비클 평면도 입면도 CAD도면
▷ 시험성적서
▷ 일위대가표
▷ 표준 시방서
▷ 예가견적
▷ 비교견적서

www.plus.kr 상담전화 02-2603-2233

화장실칸막이 부속
큐비클 부속은 사용중,비었음 표시창 시건장치잠금장치(잠금쇠),받침대,도어스톱(스토퍼),옷걸이,경첩(힌지),상부몰딩,꺽쇠(브라켓)으로 구성됩니다.
잠금쇠(시건장치)는 화장실 사용중에 문을 잠그는 장치로 최근에는 사용여부 표시창이 있어 외부에서 사용중/비었음 을 노크하지 않고 확인이 가능 합니다.
큐비클 부속 받침대는 여러가지 디자인이 있으나 대부분의 받침대는 원통 모양에 약 50mm-150mm 정도 높이 조절 기능이 있으며 스테인레스로 만드는 걸레받이를 받침대 대용으로 사용하기도 합니다.
걸레받이 안에는 ‘H’ 받침대를 바닥에 큐비클 심재가 바닥에 닿는 것을 보정합니다.
높이 조절은 바닥에 물구배 위에 수평을 잡기 위해서 입니다.
화장실문짝이 경첩(흰지) 허용범위를 넘는 것을 방지하기 위한 큐비클 부속이 도어스톱(스토퍼) 입니다.
브라켓(꺽쇠)은 벽과 심재, 심재와 심재를 연결해주는 ㄱ 자 형태의 고정틀 입니다.
상부 몰딩은 노몰딩화장실칸막이(뉴큐비클)는 PVC 핫멜트로 엣지를 마감하고 상부 고정을 위해서 설치하는 것을 말합니다.
큐비클 패널을 받침대 및 꺽쇠(브라켓) 등의 큐비클 부속으로 고정후 상부 시공하는 지지대 입니다.
큐비클 경첩(흰지)은 크게 나비경첩와 매립형 경첩으로 나누어 생각 할 수 있습니다.
화장실문과 포스트 사이틈에 설치하는 것이 매립형 경첩이며 나비는 심재의 프론트 면에 설치를 합니다.

장애인큐비클이란?
장애우화장실칸막이는 크게 두 가지로 나누어 생각 할 수 있습니다.
접이식도어 큐비클과 슬라이딩 도어 화장실칸막이입니다.
장애인화장실큐비클은 문을 열었을 때 유효폭이 900mm이상 나와야 합니다.
장애인 접이문 화장실칸막이는 전면 공간이 1200mm 이상 확보되어야 설치가 가능합니다.
접이문은 통상 폭 600mm 400mm로 한세트의 접이문을 제작하기에 화장실문 폭이 총 1000mm 양쪽에 100mm 쪽판을 설치하기에 1200mm의 공간이 필요합니다.
물론 현장에 따라서 화장실문 사이즈를 조정합니다.
장애인 슬라이딩 큐비클은 화장실문의 열릴 때 문을 받아주는 공간이 필요함으로 전면 폭이 2000mm 이상 확보되어야 합니다.
장애인 화장실의 경우 법규로 규정된 사이즈 내경은 2000*1600 이상이 확보되어야 하며 장애인화장실손잡이, 점자블록, 점자표지판이 함께 설치 되어야 합니다.
장애인협회 필증이 있어야 준공이 가능하기 때문에 직접 문의 주시면 설계 및 제작을 도와 드립니다.
